یوبوت یک قالب پلی پروپیلن بازیافتی است که برای ایجاد دال ها و تیرهای سبک سازی شده طراحی شده است.
استفاده از قالب یوبوت امکان ایجاد ستون های قارچی به طوری که این قارچ ها در ضخامت دال قرار گیرند را فراهم می کند.

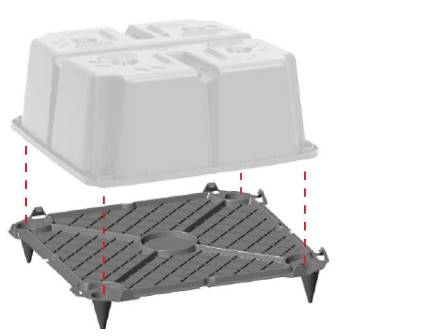

به کمک پایه های مخروطی شکل، غوطه ور کردن قالب های یوبوت در مخلوط بتن(concrete casting) ، شبکه ای از تیرهای عمود بر هم ایجاد می کند که از پایین و بالا توسط یک صفحه صاف که با یک لایه از مخلوط بتن ایجاد می شود بسته می شود. این امر باعث کاهش قابل توجه استفاده از بتن و فولاد می گردد.
از یوبوت برای ایجاد دال هایی با دهانه بزرگ یا دال هایی که قادر به تحمل بارهای بزرگ بدون تیر هستند استفاده می شود.
به لطف قرارگیری سبک و سریع و آسان و مقیاس و اندازه مناسب قالب ها، طراح می تواند پارامترهای هندسی را در صورت نیاز تغییر داده تا با آزادی عمل بیشتری با نقشه های متفاوت معماری سازگار شود.
مزایا
- افزایش تعداد طبقات
امکان افزایش تعداد طبقات در ساختمانهای با ارتفاع (برج) و حجم مشابه.
- عدم وجود تیرهای بالارونده
زیره صاف سقف برای انعطاف بیشتر در هنگام نصب سیستم ها.
- کاهش ضخامت دال
دال های نازک تر اما با بارها و فاصله های یکسان یا فاصله های بزرگتر با ضخامت یکسان.
- دهانه بزرگ و آزادی عمل عالی در معماری
فضاهای بزرگتر. محدودیت های معماری کمتر. آزادی عمل در تغییرات احتمالی آتی در فضای معماری.
- انعطاف پذیری در تحقق بازشوها پس از اجرای دال
- کاهش تعداد ستون ها
- بهینه سازی بخش ستون ها
8. بهبود رفتار آکوستیک
انتقال صوتی کمتر
9. امکان عبور تاسیسات در ضخامت دال
10. امکان استفاده از آن با قابلیت پس کشیدگی (تقویت کردن بتن مسلح با اعمال کشش به میلگردهای تقویت کننده پس از گیرایش کامل بتن)
11. پایه ها یا فونداسیون کاهش یافته
هزینه کمتر برای حفاری پی به دلیل حفاری کمتر
12. کاهش بار کلی سازه بر روی ستون ها و فونداسیون
ارزان بودن سیستم دال های توخالی سبک سازی شده دو طرفه یوبوت
در بیان تخمین مزیت یک دال سبک شده با یوبوت اغلب این اشتباه وجود دارد که صرفا ارزیابی را بر مبنای مقایسه میان صرفه جویی در بتن و هزینه قالب در سطح دال ها قرار می دهند.
به این ترتیب، از آنجایی که تجزیه و تحلیل فوری و شهودی است، مزایای مختلف اقتصادی، عملی و عملیاتی ارائه شده با سیستم یوبوت برای کل ساختار را در نظر نمی گیرند:
استفاده کمتر از آهن در دال ها، ستون ها و فونداسیون در مجموع تا 15٪ ، بتن کمتری نه تنها برای دال ها بلکه برای ستون ها و پی ها استفاده می شود؛ مزایای ضد لرزه ای مرتبط با کاهش وزن ساختمان وجود دارد؛ ستون ها و پی های باریک تر، هزینه های کمتر مربوط به حفاری برای فونداسیون ها.
چیدمان، (همچنین در صورت نیاز به صورت نامنظم) ستون ها برای آزادی عمل در معماری سازه؛ کاهش کار و انتقال سربار قالب ها؛ مزایای قرارگیری در محل(قالب پیش ساخته).
نصب و اجرا
- کل سطح دالی که در محل قرار است بتن ریزی شود با عرشه‌های چوبی (یا سیستم‌های مشابه) پوشانده می‌شود، سپس میله‌های بتن آرمه تحتانی مطابق طرح در دو جهت عمود بر یکدیگر قرار می‌گیرند و شبکه‌ای برای بتن آرمه بالایی چیده می‌شود.
- قالبهای یوبوت با استفاده از اتصالات جداکننده جانبی جهت قرار دادن آنها در فاصله مرکزی مورد نظر که عرض تیر را تعیین می‌کند در جای خود گذاشته می شوند. به لطف پایه های مخروطی شکل قالب ها، قالبهای یوبوت از سطح برداشته می‌شوند و امکان تشکیل دال پایینی را فراهم می‌کنند. در صورت استفاده از المان های دوتایی یا سه گانه، ابتدا باید این المان ها مونتاژ شوند که بر روی پالت های متمایز در محوطه تامین می شود.
- با قرار دادن میلگردهای فوقانی در دو جهت در بالای قالب یوبوت و همچنین آرماتور برای برش و پانچ کردن در صورت لزوم، طبق طرح، قرارگیری بتن‌های مسلح تکمیل می‌شود.
- برای جلوگیری از شناور شدن قالب ها، بتن ریزی باید در دو مرحله انجام شود: یک لایه اولیه برای پر کردن ضخامتی برابر با ارتفاع پایه آسانسور ریخته می شود. بتن ریزی برای اولین قسمت از دال تا زمانی که بتن شروع به گیرش و نیمه سیال شدن کند ادامه می یابد.
- پس از آن، بتن ریزی را می توان از نقطه شروع مجدداً شروع کرد و قالبهای یوبوت را کاملاً دفن کرد. سپس بتن ریزی به روش سنتی تراز و صاف می شود.
- هنگامی که بتن سخت شد، قالب را می توان برداشت. کف به صافی زیر سقف است.
